八路電壓表C程序

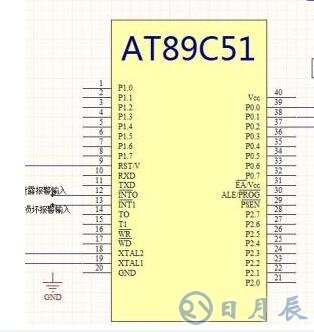

/*使用AT89C52單片機，12MHz晶振，P0口讀入AD值，P2口作AD控制，用共陽LED數碼管
P1口輸出段碼，P3口掃描，最高位指示通道（0-7）。*/
#include“reg52.h”//52系列單片機定義文件
#include“intrins.h”//調用_nop_（）;延時函數用
#definead_conP2//AD控制口
#defineaddataP0//AD數據計入讀入口
#defineDisdataP1//顯示數據段碼輸出口
#defineucharunsignedchar//無符號字符（8位）
#defineuintunsignedint//無符號整數（16位）
sbitALE=P2^3;//鎖存地址控制位
sbitSTART=P2^4;//啟動一次轉換位
sbitOE=P2^5;//0809輸出數據控制位
sbitEOC=P3^7;//轉換結束標志位
sbitDISX=Disdata^7;//LED小數點
ucharcodedis_7［11］={0xC0，0xF9，0xA4，0xB0，0x99，0x92，0x82，0xF8，0x80，0x90，0xff};
/*共陽七段LED段碼表“0”“1”“2”“3”“4”“5”“6”“7”“8”“9”“不亮”*/
ucharcodesCAN_con［4］={0xfe，0xfd，0xfb，0xf7};//四位列掃描控制字
uchardataad_data［8］={0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00};//定義8個數據內存單元
uintdatadis［5］={0x00，0x00，0x00，0x00，0x00};//定義4個顯示數據單元、1個數據暫存單元
//
//
/********1毫秒延時子函數**********/
delay1ms（uintt）
{
uinti，j;
for（i=0;ifor（j=0;j《120;j++）
;
}
//
//
/***********顯示掃描子函數**********/
scan（）
{
uchark，n;
inth;
dis［3］=0x00;//通道初值為0
for（n=0;n《8;n++）//每次顯示8個數據
{
dis［2］=ad_data［n］/51;//測得值轉換為三位BCD碼，最大為5.00V
dis［4］=ad_data［n］%51;//余數暫存
dis［4］=dis［4］*10;//計算小數第一位
dis［1］=dis［4］/51;//
dis［4］=dis［4］%51;//
dis［4］=dis［4］*10;//計算小數第二位
dis［0］=dis［4］/51;//
for（h=0;h《500;h++）//每個通道值顯示時間控制（約1秒）
{
for（k=0;k《4;k++）//四位LED掃描控制
{
Disdata=dis_7［dis［k］］;
if（k==2）{DISX=0;}
P3=scan_con［k］;delay1ms（1）;P3=0xff;
}
}
dis［3］++;//通道值加1
}
}
//
//
/*******0809AD轉換子函數***********/
test（）
{
ucharm;
uchars=0x00;
ad_con=s;
for（m=0;m《8;m++）
{
ALE=1;_nop_（）;_nop_（）;ALE=0;//轉換通道地址鎖存
START=1;_nop_（）;_nop_（）;START=0;//開始轉換命令
_nop_（）;_nop_（）;_nop_（）;_nop_（）;//延時4微秒
while（EOC==0）;//等待轉換結束
OE=1;ad_data［m］=addata;OE=0;s++;ad_con=s;//取AD值，地址加1
}
ad_con=0x00;//控制復位
}
//
//
/**************主函數****************/
main（）
{
P0=0xff;//初始化端口
P2=0x00;
P1=0xff;
P3=0xff;
while（1）
{
scan（）;//依次顯示8個通道值一次
test（）;//測量轉換一次
}
}
//
//
//*********************結束**************************//
