    華碩18W USB PD3.0充電器拆解(上)
  • 華碩18W USB PD3.0充電器拆解(上)
  •   發布日期: 2018-07-18  瀏覽次數: 1,764

    今天就為大家帶來這款通過協會認證的USB PD充電器的拆解。

    一、華碩18W USB PD充電器外觀

    ASUS華碩這款USB PD充電器采用純黑色外殼,采用美規標準插腳,正面印滿產品相關信息。

    充電器品牌:ASUS;產品型號:AQ18A-59A;輸入:100-240V 50/60Hz 0.5A;輸出:5V/3A、9V/2A;充電器已經通過了USB-IF協議認證、加拿大及美國UL安規認證,并且支持VI級能效標準。

    充電器除了正面由參數之外,其他外殼部分均為沒有印字,非常簡潔。

    ASUS華碩這款充電器配備的是一個USB-C的輸出接口,縱向布置,與此前見到的堅果R1充電器有別。

    三款USB PD充電器體積對比,從左到右分別是堅果R1原裝18W QC4+充電器、華碩USB PD3.0充電器、坤興27W QC4+充電器。

    二、華碩18W USB PD充電器測試

    通過ChargerLAB POWER-Z KT001檢測,ASUS華碩這款充電器支持USB PD3.0標準,輸出參數為5V/3A以及9V/2A,與標稱一致。

    除了USB PD 3.0快充協議之外,這款充電器并不支持其他任何快充協議。給iPhone X充電,功率可以達到13.6W左右。

    充iPhone 8 Plus,功率可達到15.6W左右。

    充華為mate 9,功率約為17W。

    兼容充電小米5充電,但是不能實現快充。

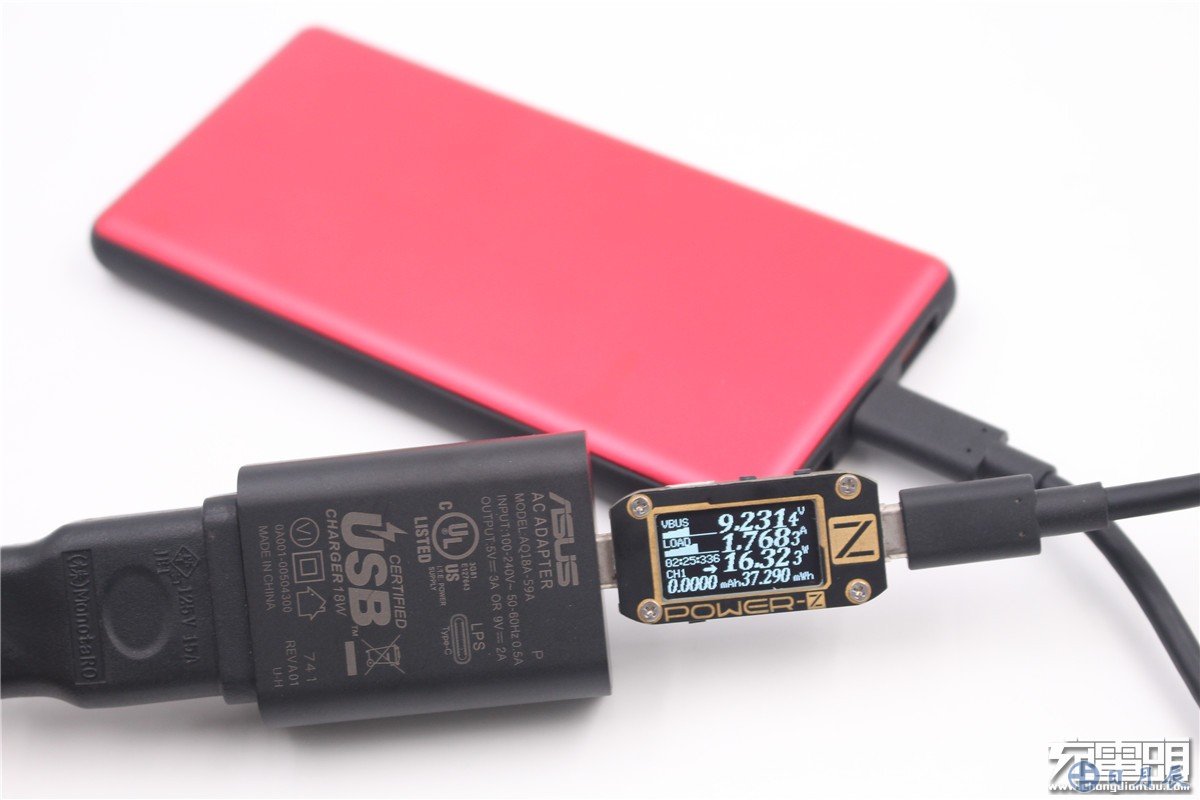

    充紫米10號移動電源,功率約18.2W。

    充全漢USB PD移動電源,功率約16.3W。

    三、華碩18W USB PD充電器拆解

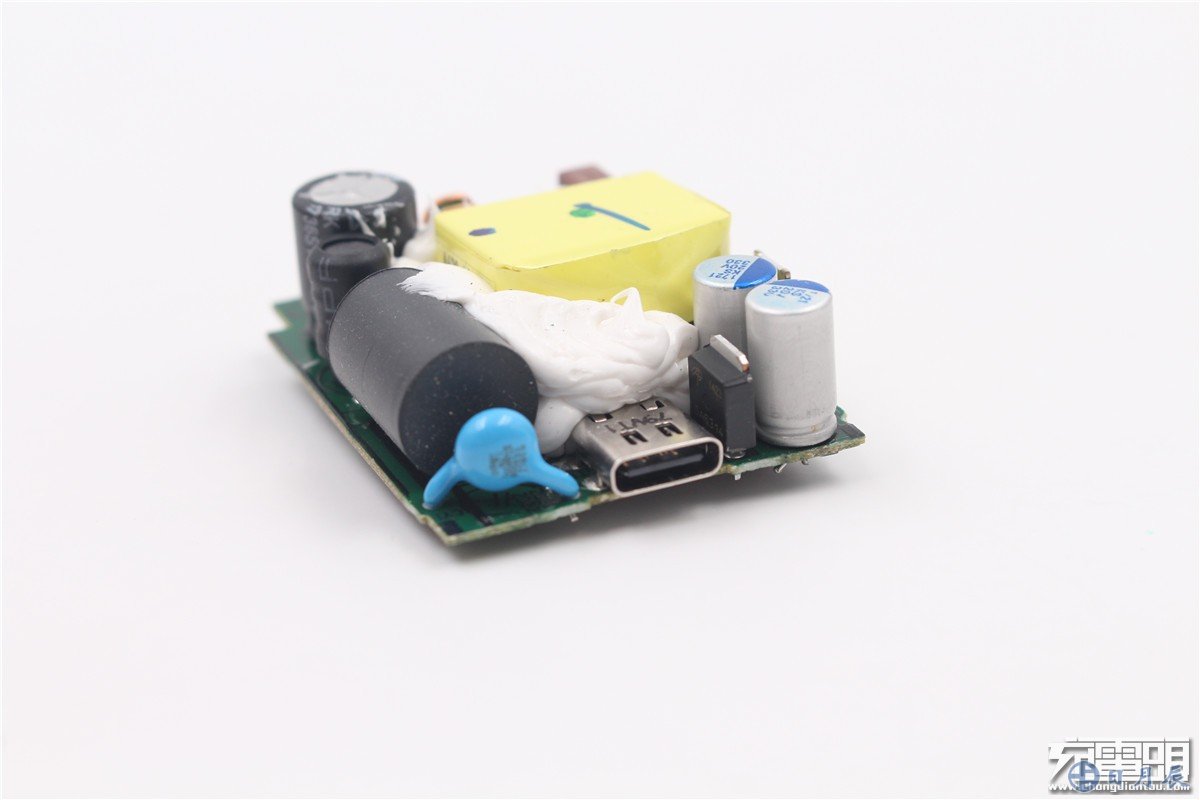

    費盡周折才打開聲波焊接的外殼。

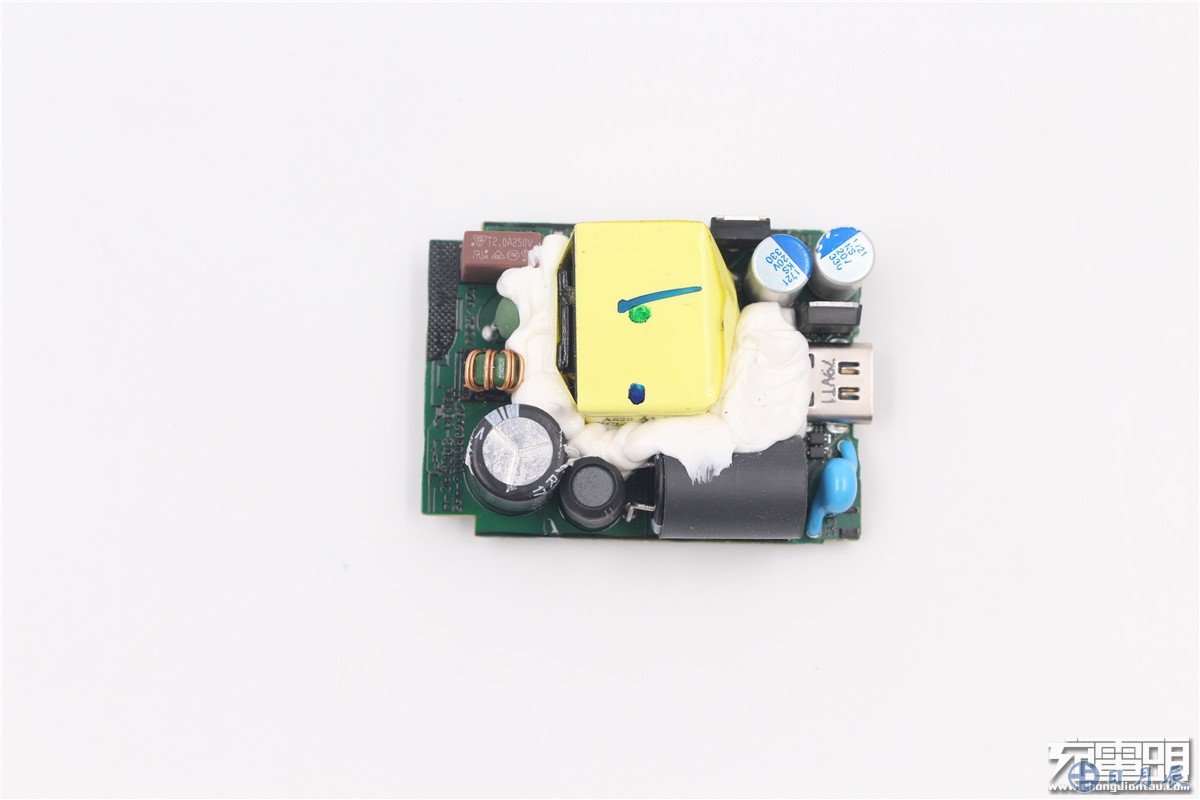

    PCB板正面打滿膠水。

    PCB板反面涂有膠水并貼有散熱貼。

    輸入端電感線圈、按規電容、熱敏電阻、高壓濾波電解電容等。
