BMS電壓、溫度、電流采樣討論
BMS采樣TI的BQ76940系列芯片實現模擬前端采樣。如下框圖所示彥陽BMS鋰電池保護板：
左側的芯片bq769x0實現電池電壓 溫度 電流采樣，右側的處理器通過通訊獲取bq769x0采樣的數據。這里bq769X0就稱為模擬前端，彥陽智能鋰電池保護板BMS。

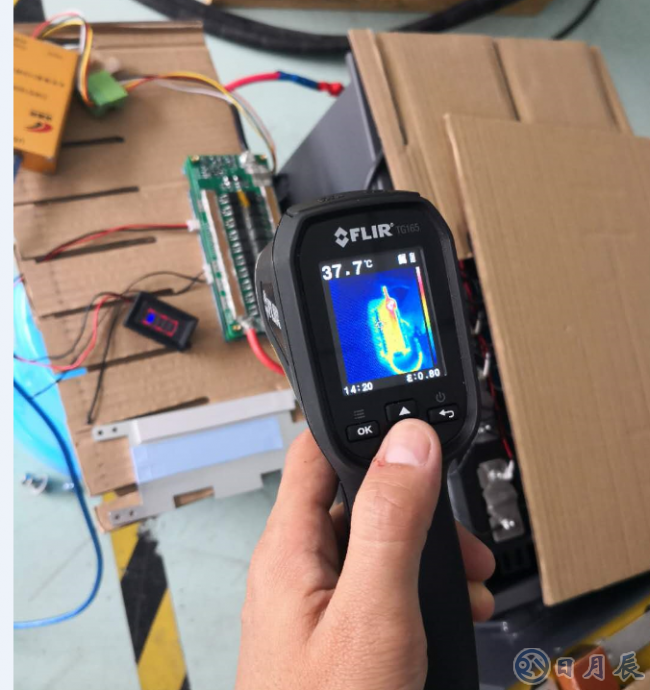

好處：高度穩定可靠，超低功耗，電池掛在其上不會存在過放耗電問題。
因每根電池采樣線都需要連接到芯片，連接到芯片就存在耗電，所以有劣質的BMS將電池?fù)p壞。采樣bq769X0方案，采樣線上耗電在20uA左右，以一個1ah電量的電芯算，可以不充電50000小時，合計5.7年。
1. 其他采樣分離元器件搭建采樣電路的問題點
所以分離元器件搭建采樣電路
1.1 小串?dāng)?shù)的采樣，直接使用電阻分壓來搭建采樣電路，一旦一路壞掉，其他都壞掉。
1.2 使用光耦每次切換兩根采樣線，然后使用一個放大器采樣，如下圖：
如上圖所示，這是我們早期的方案，目前已經廢棄。每次選兩根相鄰的采樣線輸入到一個采集器里面獲取到它的壓差，一旦線路時序邏輯異常，板子立刻燒毀。相當于是將兩根線短路了。想想都可怕，所以我們在出貨一段時間后果斷廢棄。目前也有市面上的使用這種方案，自己去找。
2. 主流廠家的方案分析(彥陽智能鋰電池保護板)
目前主流廠家的方案分析：超力源、大力神、超思維等都是TI方案或者英飛凌方案或者國產羅姆方案。請大家謹慎選擇BMS保護板。
