    用示波器快速捕獲異常的三種方法
  • 用示波器快速捕獲異常的三種方法
  •   發布日期: 2019-01-04  瀏覽次數: 3,529

    萬事開頭難!當你想用示波器來分析問題時,你一定有想過,我要如何才能把問題抓下來?當然,只有抓下來之后,才能進行后面種種的分析,否則一切都是空談。本文將帶你用三種最好用的方法將異常抓下來。

    一、滾動模式



    滾動模式也許你很少用,但它卻是分析問題最簡單、最粗暴的方法。你僅僅要做的,就是確定異常多長時間會出現,采樣率是否足夠。如5秒內會出現的異常,設置滾動采集7s的數據后停止,在采樣率足夠的前提下,我相信問題已經逃不出你的手掌心了。

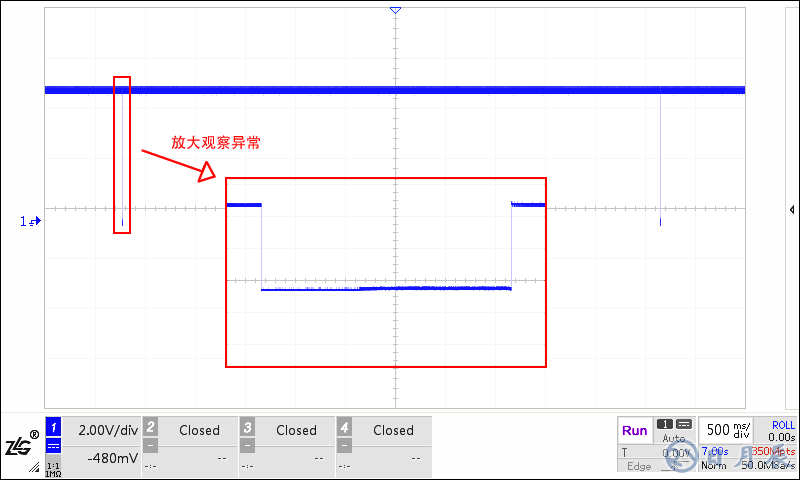

    圖1 滾動采集電壓跌落波形

    小結

    滾動模式是“無死區”的,任何異常問題都可以抓下來,但前提是,采樣率要足夠高。如上圖,采樣率為50MHz,當異常的頻率超過25MHz,就很難采集到準確的波形了。ZDS4000的滾動模式,支持最高500MHz的采樣率,最長數據采集時間為7.2個小時(此時采樣率為20KHz)。

    二、滾動模式+在線監測

    任何東西有利必有弊,滾動模式當然也有,它的缺點:不支持觸發及觸發后自動停止。也就是用滾動來分析問題時,需要用人眼去判定異常,并且在抓到異常后,手動停止采樣,這有時是很困難的。這里推薦一種在線監測異常的方法,首先開啟ZDS4000的滾動測量功能,其次然后通過網絡來讀取測量值,判斷是否有異常,最后停止示波器采樣。還是以電壓跌落為例(出問題時峰峰值為5V),示波器的設置及python監控腳本如下:

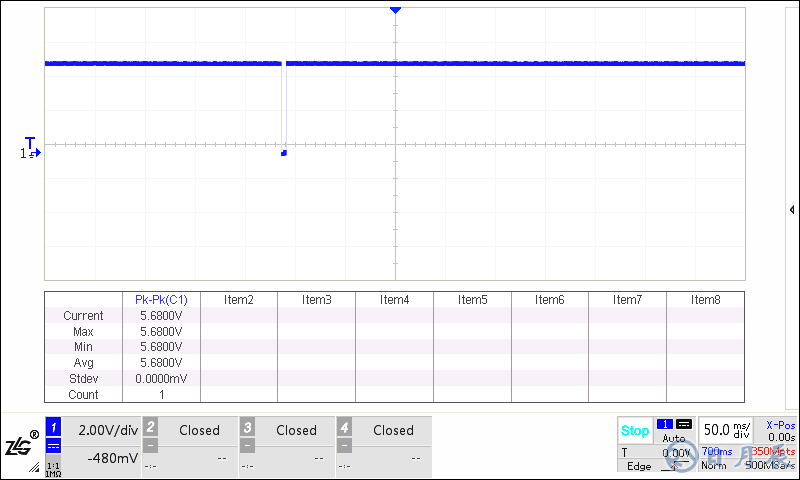

    圖2 50ms滾動模式,峰峰值測量,500MHz采樣率

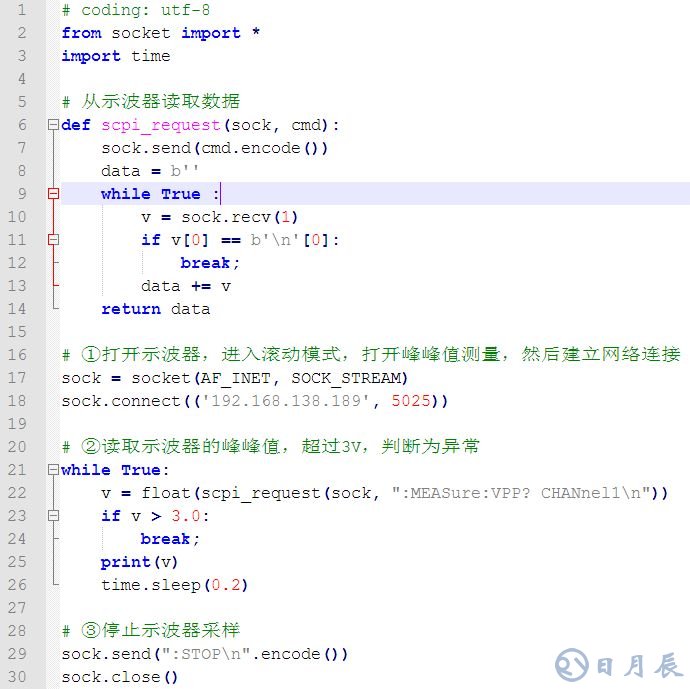

    圖3 python在線監控源碼

    小結

    使用在線監測的方法,可以很大程度上彌補滾動的缺點,但并不是萬能的,如果示波器提供的測量功能不能查出錯誤,那就非常難辦了,幸而ZDS4000提供了50多種測量,絕大部分的錯誤都是可以檢測出來的。

    三、觸發+分段存儲

    觸發是示波器用得最多的功能之一了,具體的設置比較復雜,可以按以下思路去操作:

    用哪個通道做觸發?設置觸發源。

    異常的樣子如何?設置觸發類型及觸發電平。

    異常一閃而逝?打開模板觸發并將模板移動到異常波形所在區域。

    如何抓到異常后自動停止?點Single運行,抓到一次異常后自動停止。

    如何多次采集異常?設置Normal觸發,點RUN運行,多次采集后手動停止,打開分段存儲(Seg),可瀏覽所有捕獲到的異常。

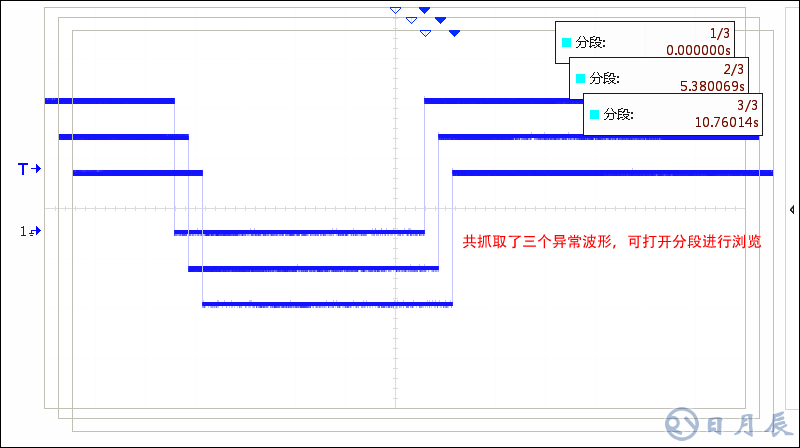

    圖4 分段瀏覽異常波形

    小結

    非滾動模式下,采樣存在死區的說法,死區中出現的異常,抓不到也不會在屏幕上顯示。可以通過示波器的刷新率指標來確實死區時間,刷新率越高,死區時間越小,抓到異常的準確率越高。

    四、總結

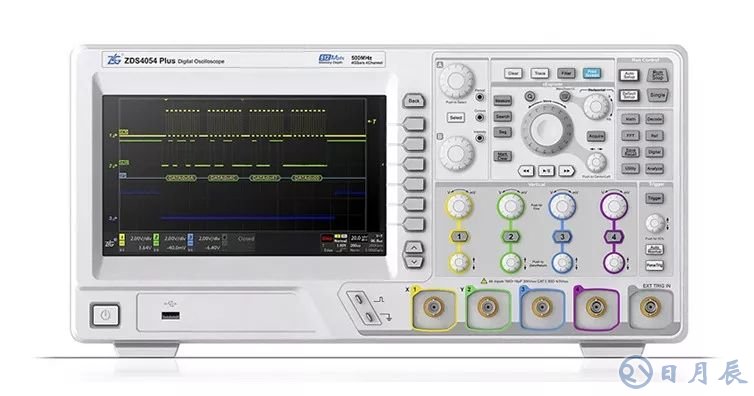

    問題縱然千奇百怪,但只要正確抓下來了,那離問題解決已不遠矣!ZDS4000系列示波器,有著512M深存儲、高刷新率、以及真正意義的參數測量等優勢,涵蓋上述三種方法的所有功能,可幫助您提高解決問題的效率。
