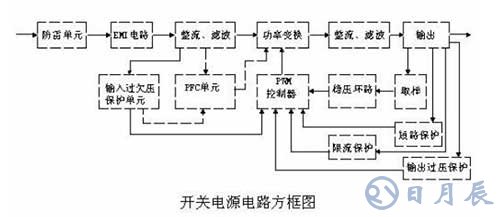

開關電源的電路組成方框圖如下：
二、 輸入電路的原理及常見電路：
1、AC 輸入整流濾波電路原理：
① 防雷電路：當有雷擊，產生高壓經電網導入電源時，由 MOV1、MOV2、MOV3：F1、F2、F3、 FDG1 組成的電路進行保護。當加在壓敏電阻兩端的電壓超過其工作電壓時，其阻值降低，使高壓能量消耗在壓敏電阻上，若電流過大，F1、F2、F3 會燒毀保護后級電路。 ② 輸入濾波電路：C1、L1、C2、C3 組成的雙 π 型濾波網絡主要是對輸入電源的電磁噪聲及雜波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。當電源開啟瞬間，要對 C5 充電，由于瞬間電流大，加 RT1(熱敏電阻)就能有效的防止浪涌電流。因瞬時能量全消耗在 RT1 電阻上，一定時間后溫度升高后 RT1 阻值減小(RT1 是負溫系數元件)，這時它消耗的能量非常小，后級電路可正常工作。 ③ 整流濾波電路：交流電壓經 BRG1 整流后，經 C5 濾波后得到較為純凈的直流電壓。若 C5 容量變小，輸出的交流紋波將增大。
2、 DC 輸入濾波電路原理：
① 輸入濾波電路：C1、L1、C2 組成的雙 π 型濾波網絡主要是對輸入電源的電磁噪聲及雜波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。C3、 C4 為安規電容，L2、L3 為差模電感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7 組成抗浪涌電路。在起機的瞬間，由于 C6 的存在 Q2 不導通，電流經 RT1 構成回路。當 C6 上的電壓充至 Z1 的穩壓值時 Q2 導通。如果 C8 漏電或后級電路短路現象，在起機的瞬間電流在 RT1 上產生的壓降增大，Q1 導通使 Q2 沒有柵極電壓不導通，RT1 將會在很短的時間燒毀，以保護后級電路。
