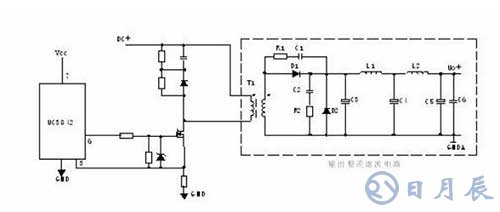

1、 正激式整流電路：
T1 為開關變壓器，其初極和次極的相位同相。D1 為整流二極管，D2 為續流二極管，R1、C1、 R2、C2 為削尖峰電路。L1 為續流電感，C4、L2、C5 組成 π 型濾波器。

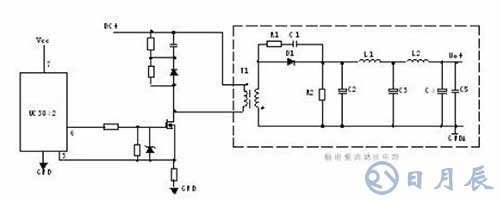

2、 反激式整流電路：
T1 為開關變壓器，其初極和次極的相位相反。D1 為整流二極管，R1、C1 為削尖峰電路。L1 為續流電感，R2 為假負載，C4、L2、C5 組成 π 型濾波器。

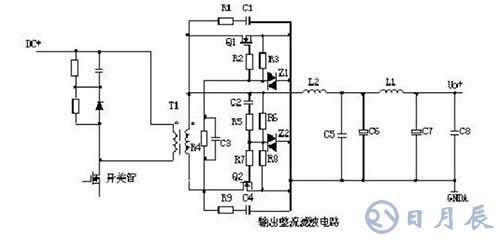

3、 同步整流電路：
工作原理：當變壓器次級上端為正時，電流經 C2、R5、R6、R7 使 Q2 導通，電路構成回路， Q2 為整流管。Q1 柵極由于處于反偏而截止。當變壓器次級下端為正時，電流經 C3、R4、R2 使 Q1 導通，Q1 為續流管。Q2 柵極由于處于反偏而截止。L2 為續流電感，C6、L1、C7 組成 π 型濾波器。R1、C1、R9、C4 為削尖峰電路。
