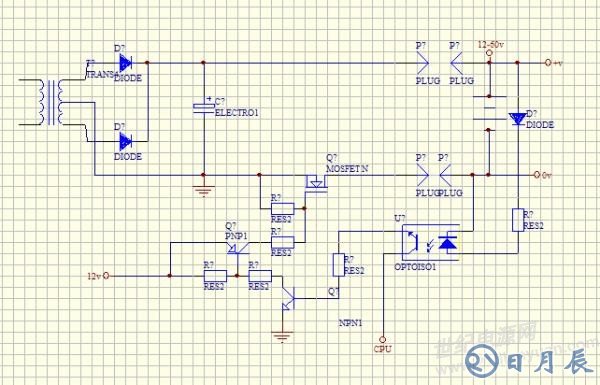

這個電路的原理很簡單,剛開始電源上電的時候MOS管由于沒有觸發電壓壓不導通,如果輸出端接上電池, 如果電池的極性是正確的,經電阻分呀三極管導通觸發MOS導通
智能充電器防反接端是要靠單片機控制的，控制信號來控制充電時序，，此電路在輸出短路瞬間，可以關閉光耦，導致關閉MOS管，反接時，光耦不工作，控制信號被切斷，電池沒有回路。快速無觸點關開是繼電器沒有辦法做到的。你自己分析去
