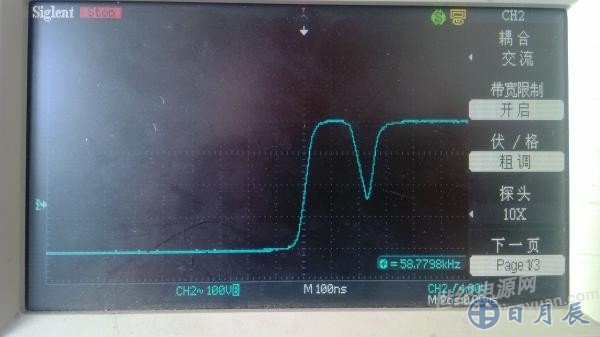

這是L6591做的AHB半橋，波形為下管波形，MOS管在關斷后會有一個開通產生，這個開通的情況對機器運行影響不大

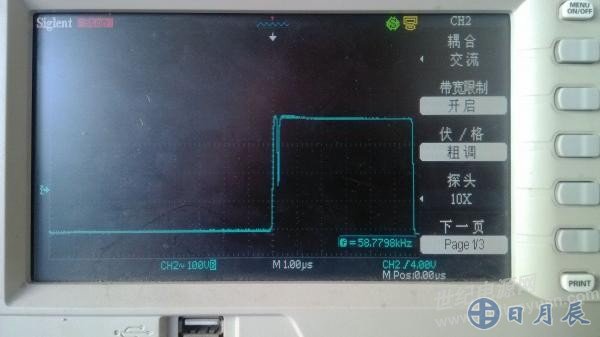

這個波形不是驅動波形，這是下管D-S的波形，驅動的波形是很干凈的，諧振參數怎么調試，這個沒有外加諧振電感，是靠變壓器的漏感進行的，現在外面的電容是105的，從104-105都試過，效果都是一樣的，工作頻率50K左右，漏感10UH,諧振電容1ufD ,沒有外加諧振電感
