10A、800V N溝道增強型場效應管
描述

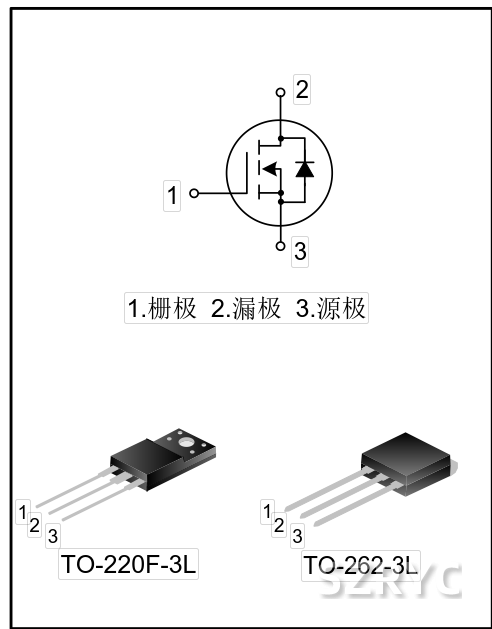

SVF10N80F/K N 溝道增強型高壓功率 MOS 場效應晶體管采用士
蘭微電子 F-CellTM 平面高壓 VDMOS 工藝技術制造。先進的工藝及元
胞設計結構使得該產品具有較低的導通電阻、優越的開關性能及很高的 雪崩擊穿耐量。
該產品可廣泛應用于 AC-DC 開關電源，DC-DC 電源轉換器，高 壓 H 橋 PWM 馬達驅動。
特點
? 10A，800V，RDS(on)(典型值)=0.92?@VGS=10V
? 低柵極電荷量
? 低反向傳輸電容
? 開關速度快
? 提升了 dv/dt 能力
注：
1. L=30mH，IAS=7.50A，VDD=100V，RG=25?，開始溫度TJ=25?C;
2. VDS=0~400V，ISD<=10A， TJ=25?C;
3. VDS=0~480V;
4. 脈沖測試： 脈沖寬度≤300μs，占空比≤2%；
5. 基本上不受工作溫度的影響。
