AD7606采集不到電壓
我自己畫了塊板子，在上面使用AD7606的并行模式來采集傳感器返回的模擬信號。在測試中，我將5V恒壓接到ADC的V5通道上，發現采集到的數據不正確，然后我又更換了其他的電壓，數據同樣不正確，且變化沒有規律性（DB［0:15］顯示都類似圖中所示），我抓出的波形顯示這個芯片的一切控制信號都是正常的，同時我也測試了諸如REFIN/REFOUT、REGCAP和REFCAP等引腳的電壓，均在datasheet中描述的范圍內。最后我測試了AD7606芯片上直接連接對應V5通道的引腳，上面的電壓也和我接的恒壓電壓相同，我很奇怪為什么采樣不到正確的數據？
1. 首先確認AD7606購買渠道是從ADI官方渠道購買，確保質量
2. /STBY檢查是否為高電平。
3. AD7606上電后，首先發送RESET 》 50ns的高脈沖，進行復位。

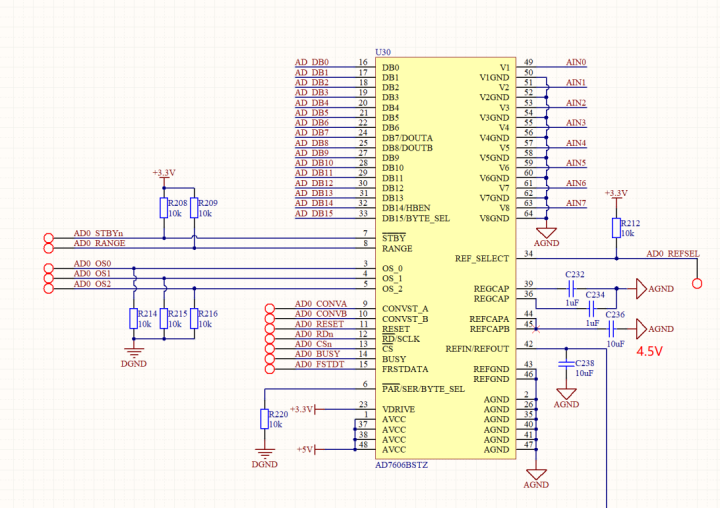

4. 請帖一張至少一個完整CONVST， BUSY， /CS， /RD的波形看看，以及AD7606原理圖部分。
感謝回復！附圖是在V5通道輸入+5V電壓的波形，Range設置為+-10V
1. AD7606是在官方渠道購買的；
2. /STBY確定是高電平；
3. 已經進行了復位操作；
4. 如附圖所示
1. 用示波器探頭檢查所有DB［x］位是否真的一直為0 ？
2. 換一塊板卡嘗試一下
感謝！我發現了問題，因為我把兩片AD7606的DB［0:15］連在了一起輸出到fpga中，我本來想著可以分時復用這些數據線，但看來在讀取其中一片AD7606的采樣結果時，另一片AD7606的DB口對它產生了影響，導致高電平輸出只有1V左右。請問有什么辦法可以解決這個問題？除了重新設計電路把兩片AD7606的DB口分開接到fpga中。2片AD7606 用不同的/CS分時選通讀數，就可以了。
感謝！還有一個疑問，就是上電多久后給reset信號比較合適呢？比如用內部參考電壓的話，是需要等至少30ms嗎？上電電壓達到預定的幅度后，即可發reset信號。
