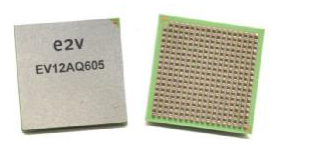

Teledyne e2v已研發出最新的12位四核高速大帶寬ADC的新版本。EV12AQ605和EV12AQ600的管腳完全兼容。這款新的ADC版本主要面向大用量的商業和工業市場領域。
EV12AQ600和EV12AQ605的通用管腳分布（頂視圖）
客戶可以設計獨立運行或同步運行EV12AQ605的系統，使其工作在四通道1.6Gsps、雙通道3.2Gsps或單通道6.4Gsps等不同模式。通過使用同一個ADC型號配置不同的系統，可滿足大用量終端應用的需要。
EV12AQ605包含已被驗證的鏈式同步功能，其在Teledyne e2v最新的數據轉換器中已經有所應用（更多細節請參考多片ADC同步）——同步也可通過傳統的點對點方法實現。這個功能可滿足日益增長的大規模多通道相控陣天線和寬帶微波回程的多輸入多輸出（MIMO）系統，以及多通道數字存儲示波器（DSO）的需要，提高了ADC的性能和靈活性，非常適合通信、測試和測量系統的應用。
EV12AQ605 configurations with -A- Independent ADC or -B- synchronized ADC
EV12AQ605 配置成獨立工作的ADC（A）或同步工作的ADC（B）
另外，EV12AQ605包含一個交叉點開關（CPS），可使器件內部的四個核心獨立或成對同時工作，實現6.4Gsps的采樣率和用戶需要的通道數。
下面的幾張框圖表示ADC可用的4通道/2通道/1通道的配置，以及輸入信號到每個核心的連接和內部時鐘信號的配置：

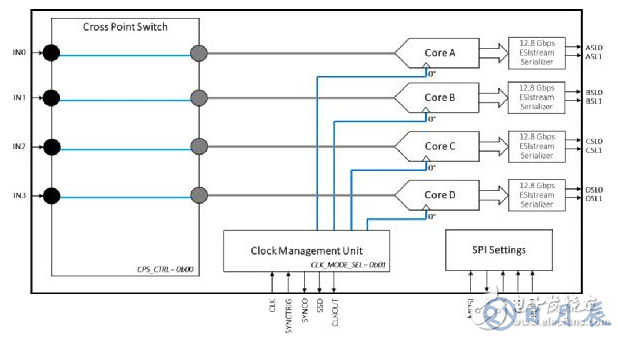

EV12AQ605四通道模式配置（采樣率高達每通道1.6Gsps）
EV12AQ605兩通道模式配置（采樣率高達每通道3.2Gsps）
EV12AQ605單通道模式配置（采樣率高達每通道6.4Gsps）
這些特性允許系統設計師研發高靈活度和擴展性的設備。
這款ADC填補了模擬射頻領域和數字領域的空白，輸入帶寬超過6.5GHz（擴展帶寬模式）：
EV12AQ605是為尋找最優化成本解決方案的客戶特別定制的器件。已經使用EV12AQ600開發原理樣機的客戶，可直接切換到EV12AQ605。

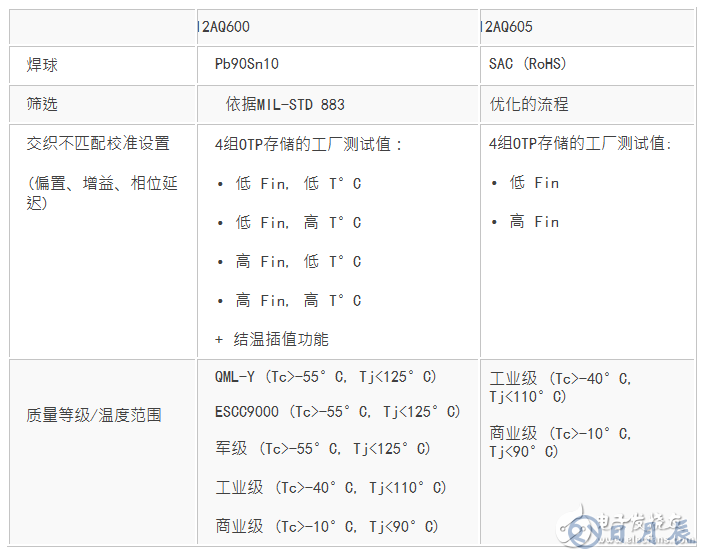

EV12AQ600和EV12AQ605的主要區別如下表所示。所有其他的功能都是相同的。
考慮到交織不匹配所需的校準，芯片自帶了兩組偏置、增益和相位延遲的校準值，分別對應低頻段（低于800MHz）和高頻段（高于800MHz）的應用。由于校準值是在工業測試流程中的固定溫度下測得，溫度值之間的偏置、增益和相位延遲的插值不可用。用戶可通過調整對應的內部寄存器中的值，優化偏置、增益和相位的匹配度。
