STM32的3種低功耗模式：
睡眠模式：內核停止，外設如NVIC，系統時鐘Systick仍運行。
停止模式：所有時鐘都已停止；1.8V內核電源工作；PLL，HIS和HSERC振蕩器功能禁止；寄存器和SRAM內容保留。
待機模式：1.8V內核電源關閉；只有備份寄存器和待機電路維持供電；寄存器和SRAM內容全部丟失；實現最低功耗。

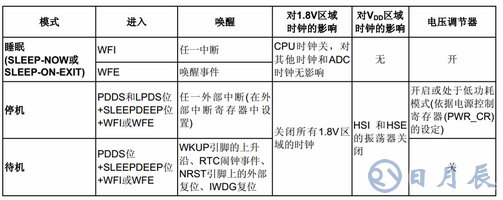

STM32的3種低功耗喚醒方式：
STM32待機模式：
在待機模式下，所有的I/O引腳均處于高阻態，除了復位引腳、被使能的喚醒引腳和TAMPER引腳。待機模式下只有2uA的電流，停機模式下20uA的電流。
庫函數進入待機模式：
1. 使能電源時鐘。
2. 設置WK_UP引腳作為喚醒源。
3. 設置SLEEPDEEP位，設置PDDS位，執行WFI指令，進入待機模式。
