繼電器（Relay），作用是用弱電控制強電。比如，我們用avr單片控制一個220V電壓的燈泡，這就必須用到繼電器。

本課用avr單片機來控制繼電器的吸合與斷開。

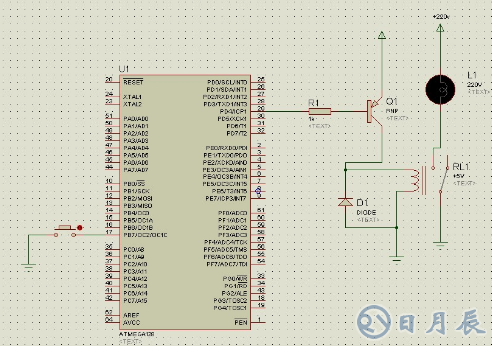

Proteus仿真實驗器件：

1 atmega128一塊

2 button，按鍵一個

3 relay，通用繼電器一個，并把繼電器的Component Value設置為5V

4 pnp三極管一個

5 LAMP，燈泡一個改為220V

6 resistor 1k

7 DIODE 二極管一個

這個程序實際上很簡單，主要要學習繼電器的用法，注意的是，繼電器必須接一個二極管。

仿真程序如下：

#include

#include

#define int8u unsigned char

#define int16u unsigned int

#define k1_down（） （PINB & _BV（PB7））

#define relay_switch（） PORTD^=_BV（PD4）

int main（）

{

DDRD=0xff;

PORTD=0xff;

DDRB=0x00;

PORTB=0xff;

while（1）

{

if（k1_down（） ）

{

while（k1_down（） ）;

relay_switch（ ）;

_delay_ms（20）;

}

}

}
來源；21ic
