On Semi公司的NCL30051是峰值電流控制固定關斷時間的降壓控制器，適合用于LED驅動器應用，可調整關斷時間，源250mA/沉500mA峰值驅動能力， 25°C時的電流檢測精度±3.2%，3.3V電平調光輸入，具有熱關斷，過流保護和最大開態時間保護，主要用于LCD屏的LED背光驅動器，LED條燈，LED街燈和LED燈泡。本文介紹了NCL30051主要特性，方框圖， 典型應用電路圖， 輸入80V 350mA輸出的降壓LED驅動器評估板NCL30105GEVB電路圖，材料清單和PCB布局圖。
NCL30051主要特性：
• Constant Off Time Current−Mode Control OperaTIon
• Adjustable Off TIme （0.5 ［1］s to 10 ［1］s）
• Internal Leading Edge Blanking
• Source 250 mA / Sink 500 mA Peak Drive Capability
• ±3.2% Current Sense Accuracy at 25℃• Internal Startup Delay
• 3.3 V Logic Level Dimming Input
• This is a Pb−Free Device
NCL30051安全特性：
• Thermal Shutdown
• Maximum On TIme ProtecTIon
• Overcurrent Protection
NCL30051典型應用：
• LED Backlight Drivers for LCD Panels
• LED Light Bars
• LED Street Lighting
• LED Bulbs
圖1.NCL30051方框圖
圖2.NCL30051典型應用框圖

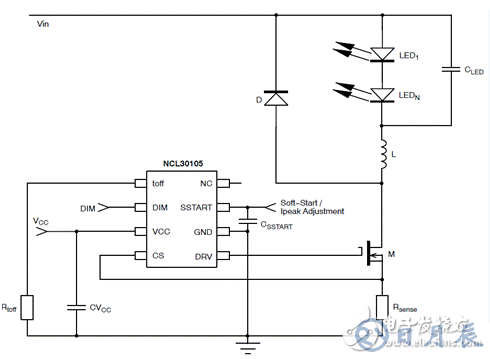

圖3.NCL30051典型應用電路圖

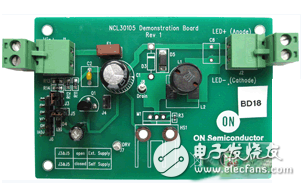

圖4. 評估板NCL30105GEVB外形圖：輸入高達80V，輸出350mA

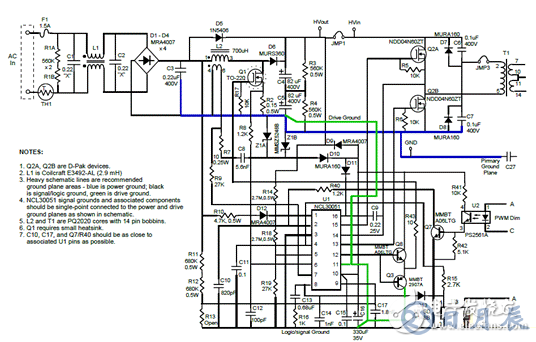

圖5. 評估板NCL30105GEVB電路圖（1）

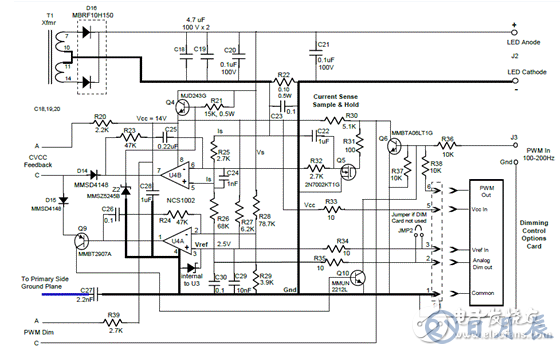

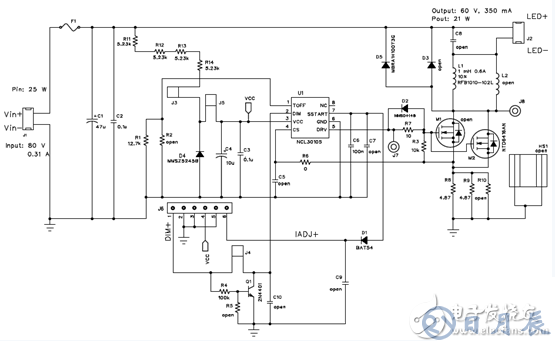

圖6. 評估板NCL30105GEVB電路圖（2）
評估板NCL30105GEVB材料清單：

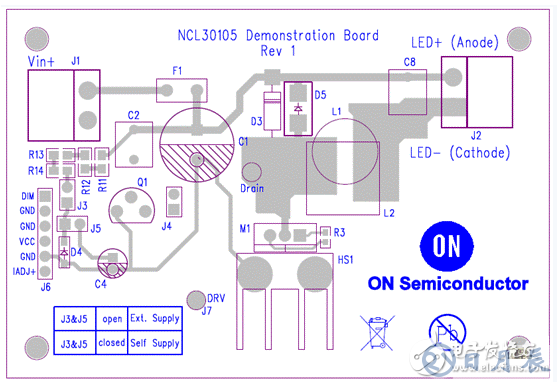

圖7. 評估板NCL30105GEVB元件布局圖：頂層
圖8. 評估板NCL30105GEVB元件布局圖：底層
