碳化硅肖特基功率二極管經過10~15年的研究，已經成功從實驗室走向商業化應用。當前德國Infineon，美國Cree、Semisouth，日本三菱等公司都提供相應的器件，在高性能的國防、工業自動化、汽車電子領域等得到了廣泛的應用。由于其具有耐壓高、開關速度高、通態電阻低、耐高溫及良好的反向恢復特性等優點，碳化硅肖特基功率二極管特別適合應用于光伏最大功率跟蹤電路，作為Boost電路的快恢復二極管，它能顯著提高開關頻率，減小電感、電容等無源元件的大小與尺寸，減小裝置成本，提高裝置的效率。
1. 碳化硅器件的典型應用
碳化硅二極管由于反向儲存電荷比較少，其優點包括極快的開關速度、極寬溫度范圍中良好的恢復特性、正向壓降有正溫度系數易于并聯等。這使得碳化硅二極管特別適用于高頻應用，如光伏最大功率跟蹤變換器中的快恢復二極管，橋式功率模塊中的續流二極管等。
2. 最大功率跟蹤變換器應用
如圖1所示，碳化硅二極管適宜用于光伏最大功率跟蹤主電路或功率因數校正主電路作為快恢復二極管。
設IDav為二極管電流平均值，IDrms為二極管電流有效值，M 為占空比，θ為正弦相位角，二極管的導通損耗PC為：
取1200V/25A的硅快恢復二極管與碳化硅二極管在圖1中50%的占空比相比較。因為在結溫125℃，直流電壓為600V時，每個周期的關斷損耗硅二極管為0.2mJ，而碳化硅二極管為0.04mJ。所以達到器件殼溫80℃時，硅二極管只能工作于20kHz，而碳化硅二極管可以工作于200 kHz?？梢钥闯?，碳化硅肖特基二極管工作于光伏最大功率跟蹤主電路或功率因數校正主電路時，能顯著提高電路工作頻率，進而減小電感、電容等儲能元件的大小與尺寸，對減小體積與節省成本有較大作用。
3. 橋式功率模塊應用

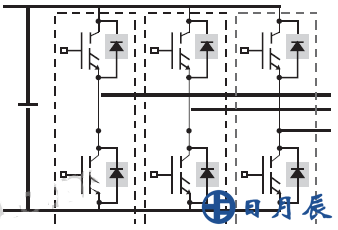

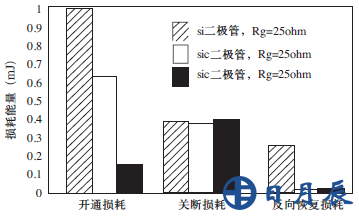

由于開關速度快，損耗小，耐高溫，羅克韋爾自動化等跨國公司研究在其傳動產品中使用碳化硅二極管代替硅二極管的橋式功率模塊，電路如圖2所示。損耗對比如圖3所示。
 |
 |
| 圖3 橋式模塊中的應用 | 圖4 模塊中硅與碳化硅二極管的損耗對比 |
采用碳化硅二極管后，基本能消除二極管的反向恢復損耗。同時把二極管的反向恢復時間從數百納秒減少到數十納秒，從而減少死區與失真，還能顯著減少IGBT的開通能耗50%左右。無反向恢復電流同時使得開關的EMI減小，能提高裝置效率，減小濾波器的體積，減小散熱的需求。
