活動宗旨：為鍛煉大家的分析電路問題的能力，從今天開始，每天一個小電路，一期應用電路，一期習題電路，同時照顧到工程師以及學生群體。大家跟帖，描述該電路的功能。

活動獎勵：只要你的回復有閃光點，5個積分送上。如果你的回復都是閃光點，積分大大的送上，10-50不等。



活動步驟：

1、樓主給出電路原理圖；

2、參與者以跟帖的形式回復，可以說明該電路的功能以及各個小模塊的功能；

3、可以對該電路原理圖提出建議，那個地方不合理，那個需要改正；

4、可以跟帖說明該電路原理圖或者此類原理圖設計時的注意事項和難點；



【今日電路】

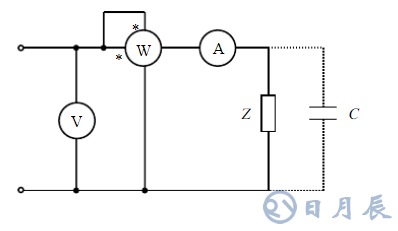

在圖示電路中，電壓表的讀數為50V，電流表讀數為1A，功率表讀數30W，電源的頻率為314rad/s，負載Z為感性負載。

請問：

1. 復阻抗Z，功率因數為多少？

2. 若要將功率因數提高到0.9，需要串聯多大的電容？

3. 要實現電源頻率下的串聯諧振，需要串聯多大的電容？

4. 2和3下時的電表讀數分別是多少？

歡迎大家加入電子發燒友電路設計群，我們鼓勵大家踴躍提出電路方面的問題，大家一同探討。無論你是學生還是工程師，不論你是畢業設計上的問題還是項目工程上的難點，都?xì)g迎您在群內分享。我們的目標是每個人的問題都能得到討論并解決，實現中國電子工程師共享互助的愿景。
