    DPD的負反饋電路設計注意事項
  • DPD的負反饋電路設計注意事項
  • 來源:射頻通信鏈  發布日期: 2024-01-25  瀏覽次數: 3,520

    DPD很多論文都有講過,主要的關注點就是DPD功放非線性模型的搭建,前文也有一些關于這一塊的解析和仿真。大家可以翻翻看。

    今天主要講一下DPD的負反饋電路


    數字預失真(DPD)是目前無線通信系統中最基本的構建塊之一。其用于提高功率放大器的效率。通過減少功率放大器在其非線性區運行時產生的失真,功率放大器的效率可得到大幅提升。

    由上圖可知,DPD主要由功放電路、預失真模型、和反饋通道組成。


    反饋電路的作用就是為了提取非線性分量,也就是失真分量。

    所以說反饋電路是DPD能否起到作用的關鍵一步(不要小看這個反饋電路)

    那么反饋電路有什么注意事項呢?

    一、帶寬

    一般DPD都是用來去提升鄰道抑制比的,鄰道功率抑制比一般最少看2個,多的看三個,所以為了準確的提取非線性失真,一般反饋通道的帶寬是正向電路的5~7倍,也就是至少提取了5次互調分量。


    二、ADC的采樣率

    反饋通道的帶寬是正向通道的帶寬的5~7倍,意味著反饋通道需要更高的采樣率。


    三、反饋通道不能產生新的非線性

    DPD的功能就是為了抵消正向電路的非線性,所以反饋電路不能引入新的非線性,這樣會讓DPD的效果大打折扣。因為正向的功率很高,一般反饋電路不會再引入有源射頻器件。

    四、采集的反饋功率恒穩定

    為了減小數據計算的復雜度,一般而言送給ADC采集的功率是穩定的,所以反饋電路一般會含有數控衰減電路(別問為什么不是放大)

    五、ADC的采樣位數要夠多


    SNR=6.02N+1.76

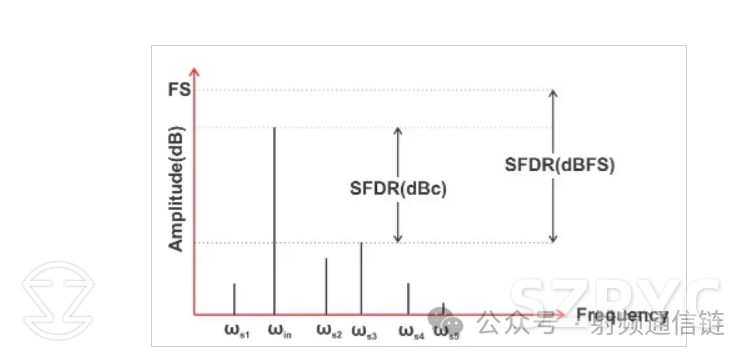

    ADC不僅要采樣率高,而且動態范圍要夠大,因為要采集信號的五次甚至7次互調,為了使信號上不至于失真,下能夠采集到想要的信號,那么ADC的SFDR要夠大。比如說有的基站要求鄰道指標達到70dBC,那么收斂過程中,反饋采集到的動態范圍至少要滿足這些。

    總結

    相比正向電路而言,對與射頻工程師來說,反饋電路設計時需要考慮和注意的地方更多。
