雖然這個問題對于電子老白來說不值一提，不過對于初學單片機的朋友，問這個問題的人實在是太多了，以前總是一句一句的解釋給你們聽，重復的勞動實在沒有意義，看來非常有必要在這里統一的說一下了。既然是初學者，還得簡單介紹一下繼電器是個什么東西。

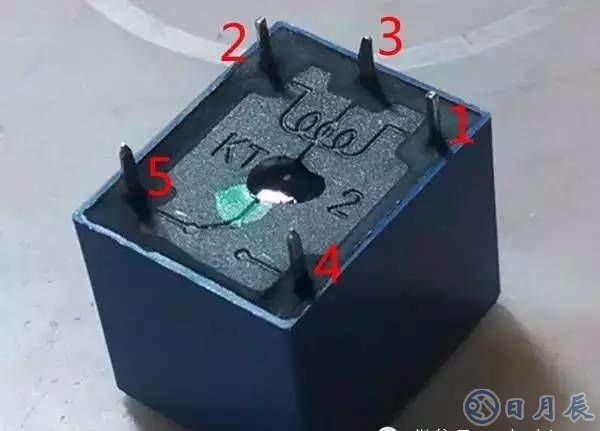

（這是我手頭上的一個繼電器）
繼電器就是個開關，這個開關是由它內部的線圈控制的，給它的線圈通電，繼電器就吸合，開關就動作了。
有些人還會問什么是線圈？看上圖，1腳和2腳就線圈的兩個引腳，3腳和5腳現在是通的，3腳和2腳是不通的。如果你給1腳和2腳通電，你就會聽到繼電器一聲響，然后3腳和4腳就通了。比如你要控制一條線的通斷，就可以把這條線故意搞斷以后，一端接到3腳，一端接到4腳，然后通過給線圈通電和斷電，就可以控制這條線的通斷了。
線圈1腳和2腳加多大電壓？這個問題，需要看你用的繼電器的正面，比如我現在這個，你可以看到是05VDC，所以你可以給這個繼電器的線圈通5V電，繼電器就會吸合。線圈電壓怎么加？終于說到正題了。你可以直接用兩只手拿上5V和GND兩條線直接通到繼電器線圈的兩個引腳，就會聽到響聲了。那用單片機怎么給他加電壓？我們知道，單片機引腳就可以輸出5V，是不是直接用單片機引腳連接繼電器線圈，就可以了呢？答案當然不是的。為什么呢？萬變不離其宗，還是歐姆定律。你用萬用表量一下繼電器線圈的電阻。

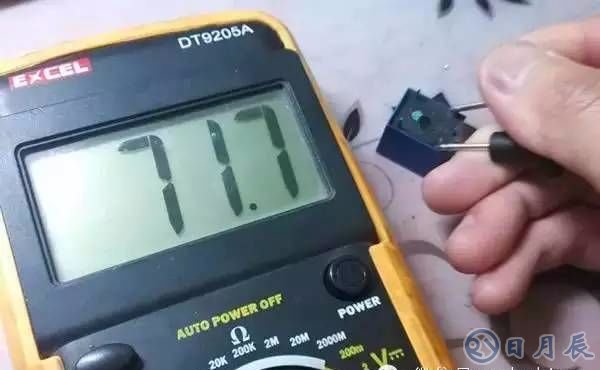

比如我這個繼電器線圈的電阻，大概是71.7歐姆，加5V電壓的話，電流就是5除以71.7約等于0.07A，就是70mA。記住，我們單片機的普通引腳最大輸出10mA電流，大電流的引腳最大輸出20mA電流（這點可參照單片機的datasheet）。
看到了吧，雖然是5V，但是輸出電流能力有限，達不到驅動繼電器的電流，所以無法直接驅動繼電器。這時候就需要想辦法。比如用三極管S8050驅動。電路圖如下。
看S8050的datasheet，S8050是一個NPN管，ICE最大允許電流是500mA，遠遠大于70mA,所以用S8050驅動繼電器絕對是沒有問題的?？瓷蠄D，ICE也就是從C流到E的電流，就是和繼電器線圈一條線的電流。NPN三極管，在這里就是個開關，單片機引腳輸出5V高電平，ICE就導通繼電器就會吸合；單片機引腳輸出0V低電平，ICE就截止，繼電器就不吸合。同理，電磁閥也是一種電阻很小功率很大的負載，也需要按照上述歐姆定律的方法，選擇合適的驅動元件。你聽懂了嗎？
