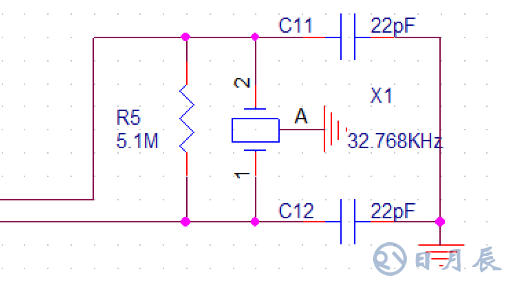

如上圖，為什么要加R5？是晶振的要求還是RTC電路的要求？ 這是反饋電阻，提供反饋環路的，配合內部的反向器工作，使之工作在正反饋狀態。途中RX作用是調節驅動能力，同時配合負載電容進行濾波，把基頻之外的高次諧波衰減掉，有的電路還要加一個與晶振串聯的電阻位置，用來測試內部反相器的負阻，也就是負載能力。
