STM32調試步驟
調試前，首先跳線J9的2-3腳短接，跳線J4的右邊兩個腳短接，跳線J5短接，J8短接，J2的1-2短接，3-4短接。
將Jlink與學習板，USB延長線與學習板，串口延長線與學習板（或者USB轉串口線與學習板）連接起來，
這時LED燈LED5，LED6都應該點亮，如果不亮，說明板子有問題。

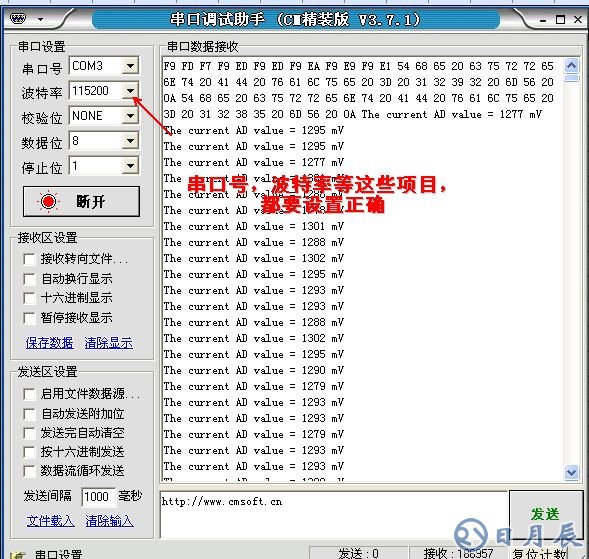

打開串口助手，按照如下設置：
1、從桌面打開J-Flash ARM V4.02如圖所示。
也可以按照如下順序打開J-Flash ARM 。
“開始à程序àSEGGERàJ-Link ARM V4.02àJ-Flash ARM”，如下圖所示。

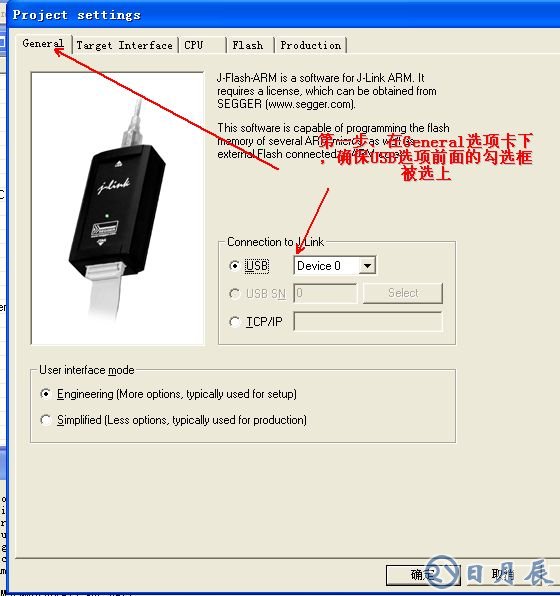

2、打開J-Flash ARM后，先進行芯片選項設置，打開OptionsàProject settings 如下圖所示。
出現如下圖所示的窗口，按照?qǐng)D中所示步驟進行設置
設置完成后，點擊“確定”，保存設置。
3、選擇燒錄文件。點擊FileàOpen，如下圖所示，
出現如下窗口，
按照下面圖中提示操作，
隨后會顯示打開的文件，如下圖所示
4、如果是第一次連接jlink與學習板，則按照下面圖示操作

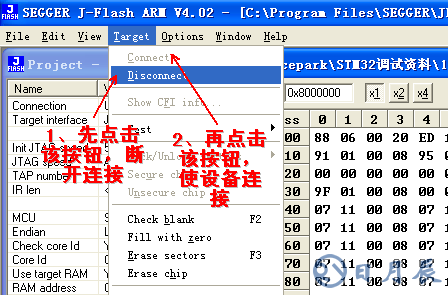

如果不是第一次連接學習板，則按下面圖示操作
連接成功后，會有如下提示，否則說明板子與jlink之間連接有問題

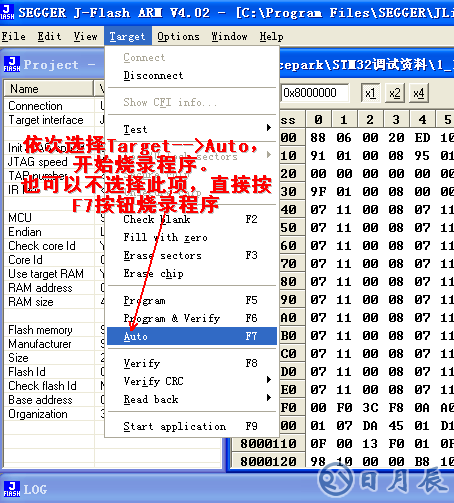

5、燒錄程序，按照下圖所示操作

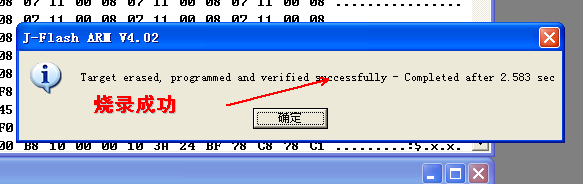

6、燒錄成功后，按下學習板上的RST按鍵（學習板最右邊的那個按鍵），這時候4個LED（LED1-LED4）會點亮，說明程序燒錄成功，焊接的LED電路也正確。
