1、 一種常用的無源低通濾波電路
上圖由RC組成的低通濾波電路很常用，在直流信號處理中常常會出現。熟悉RC微積分電路的可知，這不是RC積分電路嘛，其實積分電路具有低通濾波的功能。
下圖電壓采集電路中就使用到了該濾波電路。

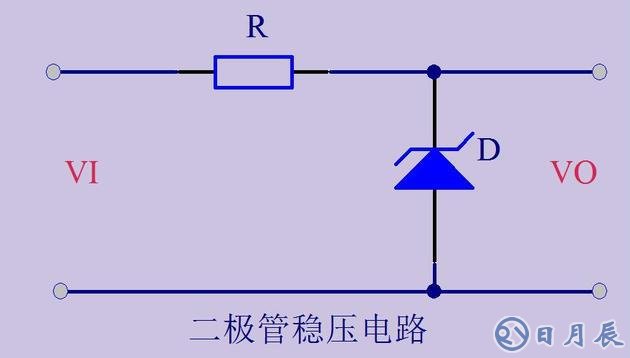

2、 穩壓二極管穩壓電路
看似簡單，其實就一個電阻和一個穩壓二極管，但對初學者來說并不容易。不是隨便選擇滿足穩壓要求的二極管再配個電阻就可以了的，電阻R的大小選多少合適？這是要根據穩壓管的正常工作電流范圍以及電壓負載的大小進行匹配的。
最好了解穩壓二極管的U-I曲線圖以及整個穩壓過程。

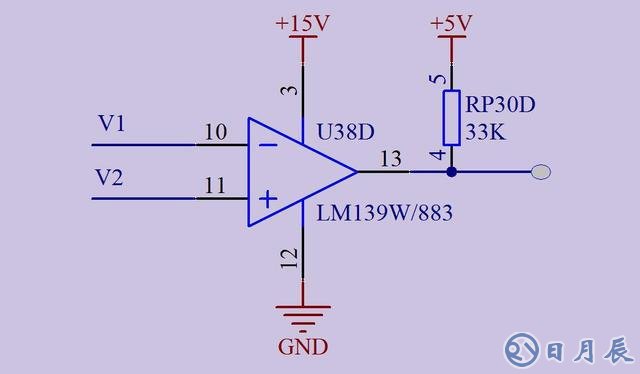

3、 電壓比較器電路
如上圖，電壓比較器的原理是這樣的，當V1>V2時，輸出為低電平（GND），當V1
4、 運算放大電路
上圖為同相運放電路原理，輸出公式為：VO=VI×(1+R2/R1)
上圖為反向輸入運放原理，輸出公式為：VO= －VI×(R2/R1)。
要學會運用運放正負輸入端"虛斷"與"虛短"的原理，進行推算。
