本文主要是關于5532運放的相關介紹，并著重對5532運放做功放電路圖進行了詳盡的闡述。
NE5532是高性能低噪聲雙運算放大器（雙運放）集成電路。與很多標準運放相似，但它具有更好的噪聲性能，優良的輸出驅動能力及相當高的小信號帶寬，電源電壓范圍大等特點。因此很適合應用在高品質和專業音響設備、儀器、控制電路及電話通道放大器。用作音頻放大時音色溫暖，保真度高，在上世紀九十年代初的音響界被發燒友們譽為“運放之皇”，至今仍是很多音響發燒友手中必備的運放之一。

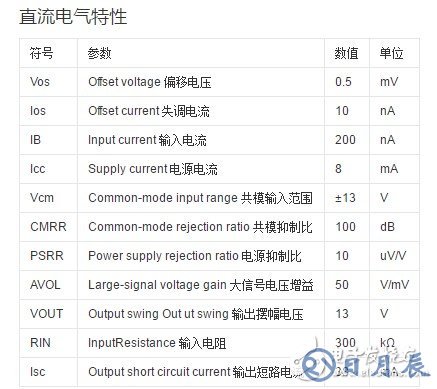

特性
介紹一款用運放驅動的簡單實用開環功率放大器。傳統運放驅動功放，因受運放電壓的限制，功率難以做大。本功放采用電壓轉換電流方式直接驅動功放管進行功率放大，所以輸出功率主要取決于末級功放管和功放電源，且揚聲器無開／關機沖擊聲。全機沒有加任何補償電容，原汁原味，移相小。由于采用運放作恒流放大，所以很方便更換不同性能的運放，音色有更多的選擇。
電路如圖１，ＩＣA與Q１、ＩＣB與 Q２分別組成電流負反饋吸收式恒流源，分別負責音頻信號正半周與負半周的電壓、電流轉換放大，使Q３、Q４基極電流只受ＩＣ１、ＩＣ２輸入電壓控制，也就是說，只要運放輸入為一恒壓值，末級管Q5、Q6集電極流過電流也為一恒定值。ＷR１、ＷR２（多圈電位器）分別用來調整Q5、Q6靜態電流與輸出零點， 本機調試較簡單，先把ＷR１、ＷR２調至最小位置，然后緩慢調節ＷR１、ＷR２使Ｒ12、Ｒ11上壓降為４０ｍＶ（２００ｍＡ）。測量輸出點，再微調Ｗ１或Ｗ２使輸出點電壓控制在５ｍＶ以下。然后預熱半小時后，再重調一下，即可接入音箱試音。主觀評價，該功放信噪比高，低音豐滿，有彈性，高音纖細流暢。
運放采用ＮＥ５５３２雙運放，Q１、Q２選中功率管IN5550、5401等，末級功放管可選用三肯對管TIP41C、TIP42C或TIP36C、TIP35C等音頻對管，電阻用１／４Ｗ金屬膜電阻。
筆者帶領學生用LM3886制作了一款功放電路，在用學校DVD機試聽時，總感到聲音效果不如人意，響度也達不到標稱功率效果。雖經多次調整電路參數（包括提升了電源電壓），但收效甚微。后來看到有關刊物介紹LM3886放大倍數偏小，需要有足夠幅度的激勵信號，才能收到較好的效果。為此，筆者選用“運放之星”NE5532制作了一款前置放大電路加在功放輸入端，再次試聽，音效、響度明顯得到了改善。現將制作的前放電路介紹如下：
圖１為前放電路的直流伺服電源電路，給前放電路提供穩定的±12V電源。穩壓電路采用三端集成穩壓塊，并且使用一片NE5532構成伺服電路，實現對輸出電壓的實時跟蹤與調整。圖２為前置放大電路，電路采用了“運放之星”NE5532構成同相比例運算放大電路，其放大倍數為５倍左右（主要由Ｒ９、Ｒ７、Ｒ１０、Ｒ８決定），Ｃ１５、Ｃ１６在電路中具有提升高音頻信號的作用。Ｊ１接環變的雙１２Ｖ輸出端，Ｊ２為信號輸入端，Ｊ３為信號輸出端（接功放輸入端）。
圖３為印刷電路板圖，圖４為元件布置圖。具體安裝時，可將此電路板安裝在功放箱中靠近背面的附近。通孔，并經過Ｊ２（雙信號插座）接音源。本電路也適用于其他音源幅值較小的組合系統作為功放的前置放大。
