本文主要是關于星形電動機的相關介紹，并著重對星形電動機對用星三角降壓起動的問題進行了詳盡的闡述。
當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流，電機滿足380V/Δ接線條件，電機正常運行時定子繞組接成三角形才能采用星三角啟動方法。
原理
1. 當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流、電機滿足380V/Δ接線條件、電機正常運行時定子繞組接成三角形時才能采用星三角啟動方法；
2.該方法是：在電機啟動時將電機接成星型接線，當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；
3.由于電機啟動電流與電源電壓成正比，而此時電網提供的啟動電流只有全電壓啟動電流的1/√3，因此其啟動力矩也只有全電壓啟動力矩的1/3；
4.星三角啟動屬降壓啟動，它是以犧牲功率為代價換取降低啟動電流來實現的，所以不能一概而論以電機功率的大小來確定是否需采用星三角啟動，還要看是什么樣的負載。一般在啟動時負載輕、運行時負載重的情況下可采用星三角啟動，通常鼠籠型電機的啟動電流是運行電流的5-7倍，而電網對電壓要求一般是正負10%，為了使電機啟動電流不對電網電壓形成過大的沖擊，可以采用星三角啟動。一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動；
5.在實際使用過程中，有時電機功率為11KW就需要星三角啟動，如額定功率11KW的風機在啟動時電流為7-9倍（100A左右），按正常配置的熱繼電器根本啟動不了（關風門也沒用），熱繼電器配太大又無法起到保護電機的作用，所以建議采用星三角啟動。
接線方法
星形接U1，V1，W1；把U2，V2，W2短接。
三角形，U1-W2，V1U2，W1V2分別短接，電源加在形成的三角形接頭上。
條件
1、容量7.5KW以上的三相異步電動機。
2、電動機在啟動瞬間造成電網電壓波動小于10%的，對于不經常啟動的電動機可以放寬到15%；如果有專用變壓器S變壓器≥5P電機，電動機允許直接頻繁啟動。
3、滿足經驗經驗公式：Ist/IN《0.75+ST\4PN
ST----公用變壓器容量，KVA；
PN-----電動機額定功率，KW；
Ist/IN---電動機啟動電流和額定電流之比。
4、星三角降壓啟動的電動機三相繞組共有六個外接端子：A-X、B-Y、C-Z （以下以額定電壓380V的電機為例）
A.星形啟動：X-Y-Z相連，A、B、C三端接三相交流電壓380V，此時每相繞組電壓為220，較直接加380V啟動電流大為降低，避免了過大的啟動電流對電網形成的沖擊。此時的轉矩相對較小，但電動機可達到一定的轉速。
B.角形運行：經星形啟動電動機持續一段時間（約幾十秒鐘）達到一定的轉速后，電器開關把六個接線端子轉換成三角形連接并再次接到380V電源時每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定條件下的運行過程。
電機的星三角降壓啟動實物接線圖如下：
基本原理就是： 啟動時先用Y型接法電路，使得電機加載電壓為220V，這樣減少系統負荷防止過載； 電機啟動后，改成三角型接法電路，使得電壓為380V，進行正常運轉。 這樣的起動電流只有全壓起動時的1/3，有效保護電機以及電路系統，防止電流過載，不容易燒毀。
擴展資料：
1、當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流、電機滿足380V/Δ接線條件、電機正常運行時定子繞組接成三角形時才能采用星三角啟動方法；
2、該方法是：在電機啟動時將電機接成星型接線，當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；
3、由于電機啟動電流與電源電壓成正比，而此時電網提供的啟動電流只有全電壓啟動電流的1/√3，因此其啟動力矩也只有全電壓啟動力矩的1/3；
4、星三角啟動屬降壓啟動，它是以犧牲功率為代價換取降低啟動電流來實現的，所以不能一概而論以電機功率的大小來確定是否需采用星三角啟動，還要看是什么樣的負載。一般在啟動時負載輕、運行時負載重的情況下可采用星三角啟動，通常鼠籠型電機的啟動電流是運行電流的5-7倍，而電網對電壓要求一般是正負10%，為了使電機啟動電流不對電網電壓形成過大的沖擊，可以采用星三角啟動。一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動；
5、在實際使用過程中，有時電機功率為11KW就需要星三角啟動，如額定功率11KW的風機在啟動時電流為7-9倍（100A左右），按正常配置的熱繼電器根本啟動不了（關風門也沒用），熱繼電器配太大又無法起到保護電機的作用，所以建議采用星三角啟動。
1、三相異步電動機的接法：多數電機有六個接線柱，有的也有三個接線柱，有三個接線柱為星形接法。有六個的需要按電機名牌上的接法接線。
三角形接法：如
U1 V1 W1
U1和W2相連、V1和U2相連、W1和V2相連
W2 U2 V2
星形接法：如
U1 V1 W1
把電機的首端或末端相連，如把U1/V1/W1相連
U2 V2 W2
需要說明的是，AC380V，星形接法的電機，無疑要接在380V電源上。換成三角形接法就不能再接到380V，而要接在AC220V電源上。這種電機設計時，每組線圈（U1U2、V1V2、W1W2）承受的電壓為AC220V，換句話說，也就是無論是三角或是星接，各組線圈必須承受AC220V。否則，電機要么燒毀，要么出力不夠。所以，兩種接法互換時要弄請原理再下手~

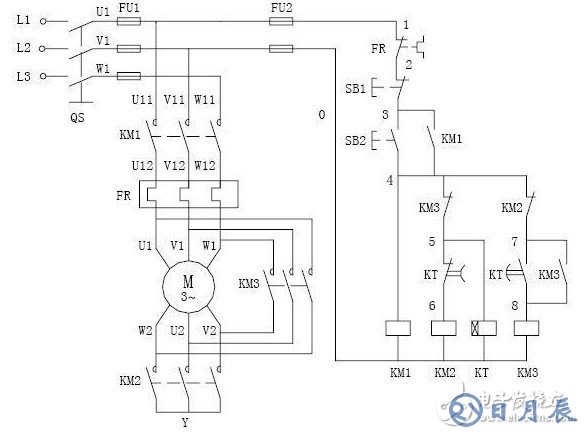

上圖所示為異步電動機、星三角起動控制電路圖，此種接法只適合于電動機正常運行時為三角型聯接。
所需主要元器件：三個交流接觸器，一個熱繼電器，一個時間繼電器，啟動、停止按鈕各一，熔斷器兩個
三個接觸器作用：一個為主電路接通電源，一個為Y型啟動，一個為△啟動。
時間繼電器作用：通過設定確定星型到三角型轉換的時間，需要延時觸點。
熱繼電器作用：提供過載保護。
熔斷器作用：為電動機提供短路保護。
星形——三角形降壓啟動控制
電動機起動時，把定子繞組接成星形，以降低起動電壓，減小起動電流；待電動機起動后，再把定子繞組改接成三角形，使電動機全壓運行。
Y—△起動只能用于正常運行時為△形接法的電動機。
