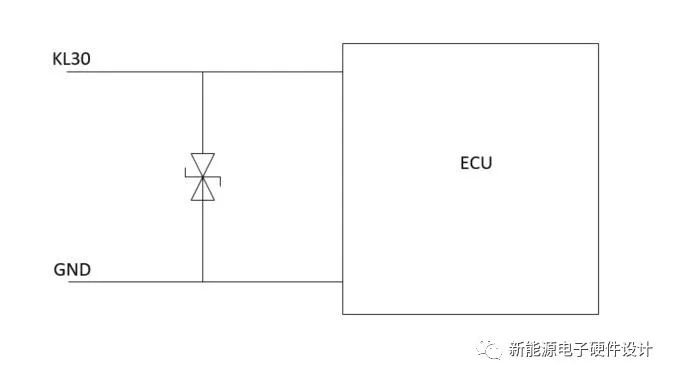

TVS?的作用?：用于端口防護，防止端口瞬間的電壓沖擊造成后級電路損壞

TVS****二極管選型：

(1)?參數解釋

（2）如何選型

1、選擇TVS的最高工作電壓：需要大于保護電路的最高工作電壓，如某汽車電子部件的工作電壓范圍為9V26V，則TVS的VRWM電壓需要大于26V，通常選擇1.11.2倍的最大電源電壓；

2、選擇TVS鉗位電壓：需要小于被保護電路的最大可承受電壓；

3、選擇TVS管的瞬態功率：需要大于最大浪涌功率，汽車電子部件的電源端口需要滿足7637相關的要求，具體的功率等級可以根據7637中的波形進行選擇，其中Pppm=Vc*Ipp;

4、選擇TVS管封裝形式：通常DO-219AB(SMF):400W; SMA:600W SMC:3000W

TVS****選型實例：

某汽車電子系統的輸入電壓為9~26V，最大安全電壓為45V

(1) 以力特的TVS為例

VR>=26V

VBR>26V

VC<45V

（2）如果選擇TPSMD26CA

Pmax=42.1*71.3=3001.73W

Rdtvs==0.19Ω（TVS鉗位時電阻）

Wmax=(IFSM* IFSM)Rdtvst=3003000.19*8.3ms=141.93J

以7637-2a為例，7637-2a波形如下:

當在電源端口施加2a波形時，波形的峰值功率計算如下：

P1max=< Pmax

粗略估計TVS吸收能量:W=P*t=1545W*0.05ms*600=46.2J

備注：(600為重復次數)

（3）從上面計算結果看，不管是峰值功率還是最大吸收能量，力特這顆料均可以滿足2a最嚴苛的測試要求，其他以此類推。
