從過去幾年開始，對低功耗電子便攜式設備的需求迅速增加。而且為這些小型便攜式電子設備（如堿性電池或太陽能等）供電的選擇非常有限。所以在這里我們使用一種不同的方法來產生少量的功率，它使用壓電傳感器。在這里，我們將建立腳步發電電路來發電。
什么是壓電效應？
壓電效應是一些壓電材料（如石英、黃玉、氧化鋅等）產生電荷以反饋機械應力的能力。“壓電”一詞源自希臘語“piezein”，意思是推動、擠壓和按壓。
此外，壓電效應是可逆的，這意味著當我們對壓電材料施加機械應力時，我們會在輸出端接收一些電荷。而且，當我們向壓電材料通電時，它會壓縮或拉伸壓電材料。
壓電效應用于各種應用，包括
聲音的產生和檢測
產生高壓
電子頻率生成
微量天平
光學組件的超精細聚焦
日常應用，如打火機
壓電材料
現在有許多壓電材料可用，甚至是天然的和人造的。天然壓電材料包括石英、蔗糖、羅謝爾鹽、黃玉碧璽等。人造壓電材料包括鈦酸鋇和鈦酸鋯酸鹽。下表中給出了天然和合成類別中的一些材料：
| 天然壓電材料 | 合成壓電材料 |
| 石英（最常用的） | 鈦酸鋯酸鉛 |
| 羅謝爾鹽 | 氧化鋅 |
| 黃玉 | 鈦酸鋇（BaTiO3) |
| TB-1 | 壓電陶瓷鈦酸鋇 |
| TBK-3 | 鈦酸鈣 |
| 蔗糖 | 正鎵（GaPO4) |
| 肌腱 | 鈮酸鉀（KNbO3) |
| 絲綢 | 鈦酸鉛（PbTiO3) |
| 搪瓷 | 鉭鐵礦鋰（LiTaO3) |
| 牙本質 | 蘭加石（拉3加語5二氧化硅14) |
| 脫氧核糖核酸 | 鎢酸鈉（Na2窩3) |
所需組件
壓電傳感器
指示燈（藍色）
二極管?（1N4007）
電容器?（47uF）
電阻器?（1k）
按鈕
連接線
面包板

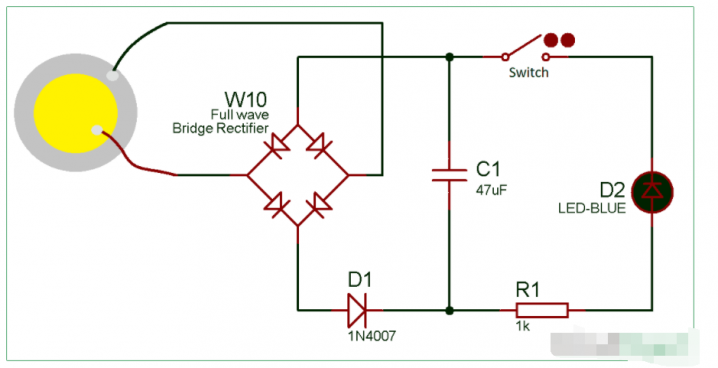

腳步發電電路圖
壓電傳感器由壓電材料（最常用的石英）組成。它用于將機械應力轉換為電荷。壓電傳感器的輸出是交流電。我們需要一個全橋整流器將其轉換為直流電。傳感器的輸出電壓小于30Vp-p，可以將壓電傳感器的輸出饋入或將其存儲到電池或其他存儲設備中。壓電傳感器的阻抗小于500歐姆。工作和儲存溫度范圍分別為-20°C~+60°C和-30°C~+70°C。
按照壓電傳感器電路圖進行連接后，當我們向壓電傳感器提供機械應力時，它會產生電壓。壓電傳感器的輸出為交流形式。為了將其從交流轉換為直流，我們使用全橋整流器。整流器的輸出連接在一個47uF電容上。壓電傳感器產生的電壓存儲在電容器中。而且，當按下按鈕時，所有存儲的能量都轉移到 LED，LED 打開，直到電容器放電。
在該電路中，LED發光幾分之一秒。要增加LED的導通時間，您可以提高電容器額定值，但充電需要更多時間。甚至，您可以串聯更多的壓電傳感器以產生更多的電能。此外，二極管用于阻止電流從電容器流向壓電傳感器，電阻器是限流電阻器。LED也可以直接連接到壓電傳感器，但由于沒有電容器來保持電流，它會在一瞬間關閉。
