簡介
????如上圖，7805 集成穩壓電路。 ????7805是串聯式三端穩壓器，三個端口分別是電壓輸入端（IN），地線（GND），穩壓輸出（OUT）。當IN-GND之間的電壓超過 7V 以上，輸出端與 GND 之間的電壓就會穩定在 5V。下面是 7805 最常見到的 應用電路。
????上圖，7805典型穩壓工作電路。 如果將 7805 的 GND 端與電路地線之間增加一個偏置電壓????，那么電路的輸出也會變成???。如果將偏置電壓看成一個輸入變化信號，那么 7805 的輸出中也存在著與輸入信號同向的信號分量。

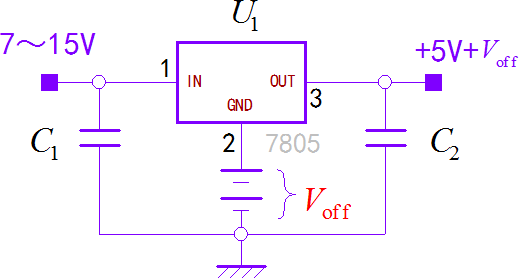

????上圖，7805輸出電壓調整。
跟隨放大器
????利用 7805 的 GND 與 OUT 之間的恒差跟隨特性，那么可以形跟隨放大器。輸入信號有 7805 的 GND 輸入， 它的輸出信號中就包含有輸入信號。由于 7805 具有很強的電流輸出能力，所以這個跟隨放大器具有功率放大功能。

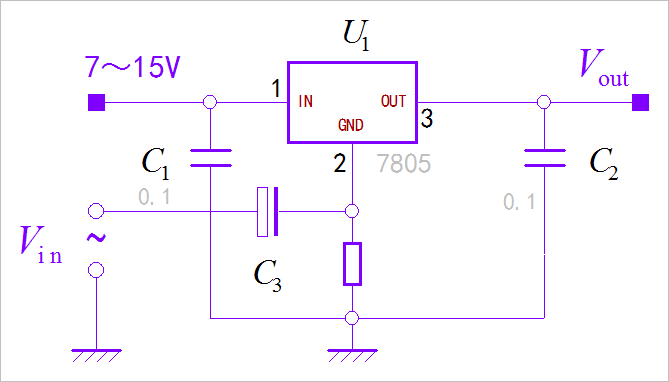

????上圖，基于7805 構成的功率放大器。
??? ?下面是示波器觀察到的 7805 跟隨放大器的輸入與輸出信號波形。由于 7805 內部電路作用，這個放大電路的頻率帶寬相對比較低，只有幾百赫茲。
????上圖，7805功率放大器輸入（藍色）輸出信號（青色）。
電容三點式振蕩器
????由于 7805 從 GND 到 OUT 之間有很大的電流放大能力，所以可以使用它構成 Colpits 電容三點式振蕩器。下圖給出了振蕩電路圖。?這個電路是由 L1,C3,C2 組成諧振回路，利用 7805 的電流放大能力不斷在 C3 中補充電感，從而維持 LC 回路振蕩。

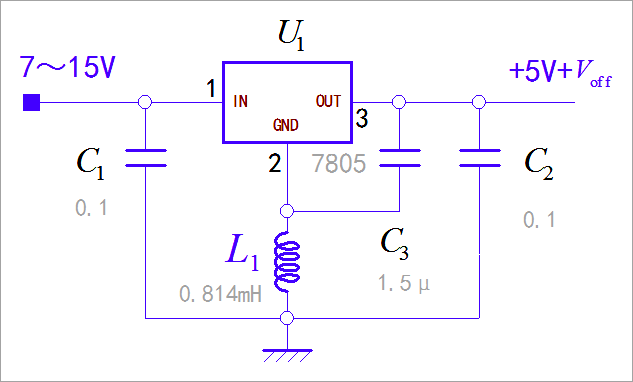

????上圖，基于7805 的 Colpits 電容三點式振蕩器。 ????如下是測量 7805 的輸出端展示的 正弦振蕩波形，振蕩頻率為 18.99kHz。計算 L1,C3,C2回路的諧振頻率如下，可以看到這個頻率與實測振蕩器的頻率很接近。
????上圖，基于7805 的 Colpits振蕩器輸出波形。 ????這個震蕩器輸出的信號還有一點非常奇怪，那就是它具有雙周期特性，也就是在相鄰兩次振蕩周期中，它的波形不一樣，這是混沌電路的典型特征。
總結
????當然，上面兩個電路并沒有特別的使用價值。通過這兩個特殊的用法，可以讓我們對于 7805 集成芯片有了更深入的了解。
